1. 概述

1.1 產品特點

該 LED 支架燈，采用 LED 光源，具有亮度大、壽命長、無污染、安全、節能等優點。

該 LED 支架燈，外殼采用鑄鋼成型，表面粉末靜電噴涂，耐高溫硅橡膠密封和鋼化透光玻璃的一體化設計，美觀、耐用。

1.2 主要用途及適用范圍

該 LED 支架燈，適用于具有甲烷或煤塵爆炸危險的煤礦及非煤礦山采掘工作面，通過具有短路、過載和漏電保護功能的隔爆型綜合保護開關供電照明。

1.3 使用環境條件

a)溫度：(-5～+40)℃；

b)相對濕度：45%～95%；

c)氣壓：（80～106） kPa；

d)在具有甲烷爆炸性氣體混合物的礦井下使用；

e)在無破壞金屬與腐蝕的氣體和蒸汽的環境中使用。

1.4 型號組成及其代表意義

D  G   C   18/127  L  (A)

1.5 產品執行標準

MT 221-2005  煤礦用防爆燈具

GB3836.1-2010  爆炸性環境  第 1 部分：設備  通用要求

GB3836.2-2010  爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備

1.6 產品防爆型式

本產品為礦用隔爆型；防爆標志：“ExdI Ma”

2. 產品結構特征

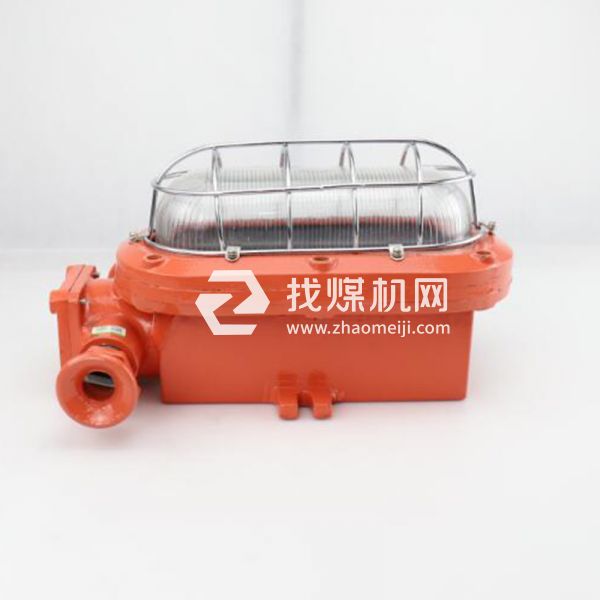

該系列 LED支架燈由光源組件、隔爆外殼、玻璃罩、橡膠密封圈和防護網罩等部分構成。

3．產品主要技術參數

表 1.  礦用隔爆型 LED 支架燈基本參數

序號 名稱           單位     技術參數

1 額定電壓          V          127V

2 額定功率          W          18

3 照度（距 3m 測試）  Lx          ≥10

4 環境溫度         ℃       -5～+40

5 電源波動范圍     %          75%～110%

6 表面溫度           ℃      ≤150

7 規格            mm      341×162×180

8 凈重              kg        12.5
